在線路板(FPC)制造過程中,酸洗、蝕刻、電鍍等工序會產生大量含鹽酸、硫酸、硝酸等成分的酸霧廢氣。這類廢氣不僅腐蝕設備、危害員工健康,若未經處理直接排放更會面臨環保處罰。如何科學規劃廢氣處理設備的布局,成為企業實現綠色生產的關鍵環節。

一、酸霧廢氣處理的核心邏輯
1.精準匹配工藝特點
柔性線路板生產工序分散,廢氣濃度差異大。例如,蝕刻線酸霧濃度高(可達500mg/m3以上),而清洗工序廢氣量雖大但濃度低。需針對不同工位設計獨立收集系統,避免“一刀切”導致處理效率低下。
2.技術選型決定布局框架
高濃度酸霧:首選“三級噴淋塔+除霧層”組合,噴淋液采用NaOH或Na2CO3中和,去除率可達95%以上。
復雜成分廢氣(如含HF或有機揮發物):需增加干式過濾器或活性炭吸附層,形成多級凈化體系。
空間受限車間:推薦模塊化設計,例如將噴淋塔、循環水箱、風機集成在可移動式機架上,節省占地面積。

二、布局規劃的四大黃金原則
1.就近處理,縮短風管路徑
在酸霧產生點(如蝕刻機、電鍍槽)上方0.8~1.2米處安裝集氣罩,控制風速在0.5~1m/s。通過“一源一管”就近接入處理設備,減少管道彎折帶來的風壓損耗。某深圳FPC企業采用此方案后,風機能耗降低22%。
2.空間利用與運維便利兼顧
將噴淋塔、水泵等大型設備置于車間外圍,利用立體空間搭建設備平臺。
預留1米以上的檢修通道,方便更換填料、清理沉淀物。建議在循環水箱底部加裝排渣閥,減少停機維護時間。
3.防腐蝕與防泄漏雙保險
風管采用PP或FRP材質,關鍵連接處使用氟橡膠密封圈。
地面做環氧樹脂防腐處理,并設置應急中和池(儲備石灰或片堿),防止酸液泄漏擴散。
4.智能監控賦能高效管理
安裝pH在線監測儀、液位報警器等裝置,數據接入中控平臺。當噴淋液pH值低于8.5時自動啟動加藥系統,避免人工操作的滯后性。
三、成本控制的關鍵細節
1.循環水系統優化
通過“堿液梯度利用”策略:一級噴淋塔使用新鮮堿液,二級噴淋改用一級塔的循環水,可使藥劑消耗量減少30%~40%。
2.余熱回收創造效益
在酸霧溫度較高的工序(如熱硫酸清洗),可在風管中加裝板式換熱器,回收的熱能用于車間供暖或純水制備,年節省能源成本超15萬元(以中型FPC廠為例)。
3. 標配永磁節能風機,可以節省25%以上的電費成本,為企業節省成本。

四、行業升級趨勢與建議
隨著《電子工業污染物排放標準》的加嚴,單純末端治理已無法滿足要求。領先企業開始推行“工藝優化+智能管控”模式:
在蝕刻環節改用低揮發性酸制劑
采用膜分離技術回收廢酸中的金屬離子
搭建廢氣處理數字系統,實時模擬設備運行狀態

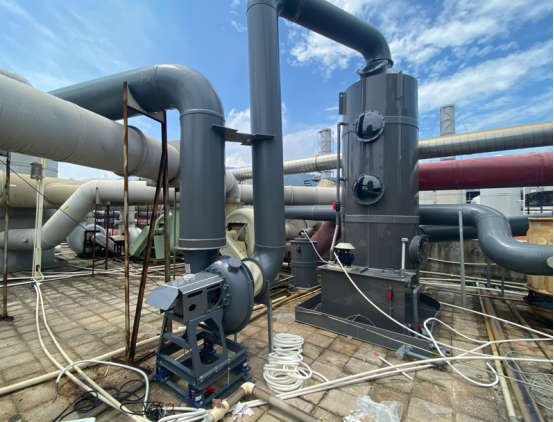

對于中小型FPC廠,建議優先選擇模塊化、可擴展的廢氣處理方案。例如熙誠環保推出的酸霧凈化塔,集成pH自動調控、遠程故障診斷、永磁節能風機智能控制系統等功能,設備占地面積較傳統方案減40%,運維人員投入降低60%,特別適合多品種、小批量的電路板廠產線需求。
科學規劃酸霧廢氣處理系統,既是環保達標的硬性要求,更是企業降本增效的隱形競爭力。選擇具有電子行業經驗的技術服務商,能夠針對薄型材料生產車間的特殊工況,提供定制化解決方案。歡迎關注專業環保技術團隊,獲取更多廢氣治理實踐案例!文中所涉技術參數需以實際工況為準,建議聯系專業工程師現場診斷。
本文部分技術方案由熙誠環保提供支持,專注電子行業廢氣治理14年,服務超200家生產企業。
